Cara Membuat Rangkaian Logic Probe

1. Buka Schematic Editor melalui Menu START >> All Programs >> Advanced Schematic >> Schematic Editor.

2. Pilih New pada menu File untuk membuka lembar kerja baru.

3. Klik icon

untuk mempermudah saat kita menggambar rangkaian.

4. Untuk langkah awal, buat terlebih dahulu komponen-komponen seperti Resistor (RES1), LED, NAND, yang terdapat di d_device.lib, device.lib, dan 74LS47, 74S04, 74LS00 yang terdapat pada d_ttl.lib. Caranya klik Add Remove >> Library >> d_device.lib, device.lib, dan d_ttl.lib >> Add >> OK.

5. Letakkan komponen-komponen tersebut seperti gambar dibawah ini :

6. Untuk membuat rangkaian selanjutnya klik Library >> Run Library Editor....

7. Pilih New pada menu File untuk membuka lembar kerja baru.

8. Klik icon

pada Library Tools untuk menggambar papan IC.

9. Beri Pins pada gambar dengan cara klik icon pada Library Tools, atau Klik Menu Place >> Pins.

10. Untuk mengubah atribut Pins (Name & Number) klik 2kali pada Pins, maka akan muncul box seperti berikut.

11. Lalu beri keterangan pada gambar dengan cara klik icon

pada Library Tools. klik 2kali untuk mengubah teks.

12. Untuk gambar yang kedua.

13. Kemudian Update Schematic.

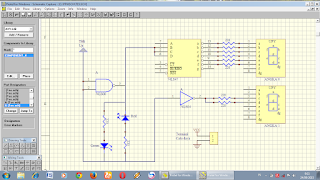

14. Buka kembali file yang tersimpan di schematic capture. Letakkanlah komponen-komponen seperti gambar dibawah ini.

15. Tambahkan VCC pada rangkaian dibawah dengan cara klik icon

pada Wiring Tools atau klik Place >> Power Port.

16. Lalu tambahkan GND (ground) pada rangkaian dibawah dengan cara klik icon

pada Wiring Tools atau klik Palce >> Power Port. Untuk mengubah simbol, klik 2kali pada simbol ubah pada box Net menjadi GND dan Style pilih Power Ground.
