Membuat Rangkaian Pengatur Suhu (Micro Controller)

Assalamu’alaikum Wr. Wb.

 Langkah – langkah membuat Rangkain pengatur suhu sebagai berikut :

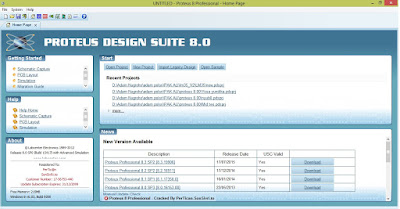

1. Buka Program Proteus 8 Professional .

2 Klik New Project  >>  Buat nama sesuai keinginan klik Next  >>  Create a schematic from      the selected template >>  Pilih Tipe Sesuai Keinginan ( pada bagian ini untuk menentukan ukuran  kertas pada monitor )

>> Next >>  Create A Pcb Layout ( jika ingin mengunakan pcb ) jika tidak klik do not create pcb lay out  >> No Firmware Project >> Next  >> Finish .

3.Klik    pada tabel Device. Lalu tambahkan :

ATMEGA 16

BUTTON

CAP

CAP-POL

CRYSTAL

LM016L

LM35

RES

4. Lalu klik icon

pilih Power, Ground, Input dan Output ubah rotasi menggunakan

 letakkan pada lembar kerja Schematic Capture. Susun dan hubungkan rangkaian menggunakan

klik Terminal dan hubungkanlah sampai terlihat menyatu seperti kabel yang tidak terputus. Zoom In

 dan pastikan semua nya terhubung dengan benar supaya rangkaian bisa berjalan .

Maka akan jadi seperti ini :



Untuk mengubah posisi terlebih dahulu klik Icon

dan untuk mengubah voltase arahkan mouse ke Unit Lm35 Kemudian sampai Muncul tanda + - klik mouse sampai 31,0 Volt.

¬>Setelah Rangkaian IR  Sensor Micro Controller dibuat pada Schematic Capture, sekarang kita beralih untuk membuat Rangkaian IR Sensor Micro Controller pada lembar kerja PCB.

5. Klik ikon RRES berwarna merah yang ada di menu toolbar.

6. Klik ikon yang terlihat pada gambar, di sana terdapat nama-nama komponen yang sudah kita buat sebelumnya pada lembar Schematic Capture.
*Disini kita tinggal memasukkan/memindahakan komponen yang ada pada lembar kerja PCB.

7. Masukkanlah komponen-komponen tersebut. (ada komponen yang tidak bisa ditampilkan pada layar PCB). Aturlah Komponen-komponen tersebut

8. Setelah tersusun rapi sesuai yang diinginkan, klik menu Tool – Auto Router .



9. Setelah itu pilih Begin Routing.

10. Usahakan pada rangkaian tersebut tidak ada error message.

Untuk membuka nya Ektraks terlebih dahulu file rar  kemudian Buka  Proteus pilih File >> Import Legacy Project >> Browse Schematic (pilih file ini ) lalu Import.

Sekian terima kasih .
