CARA MEMBUAT RANGKAIAN DETIK

ASSALAMUALAIKUM WR.WB.



NAMA                    : SELVINA NURJANAH

KELAS                   : 1CF (TEKNIK KOMPUTER)

MATA KULIAH     : GAMBAR TEKNIK

DOSEN                   : BAPAK ALI FIRDAUS, S.KOM., M.KOM.

POLITEKNIK NEGERI SRIWIJAYA

Berikut langkah-langkah membuat rangkaian detik :

1.     Buka Schematic Editor melalui menu START >> All Programs >> Advanced Schematic >> Schematic Editor.

2.     Buka menu File pilih New untuk membuka lembar kerja baru.

3.     Atur kertas dengan cara klik 2x pada sisi luar lembar kerja. Bagian Size pilih A4 dan Orintetation pilih Potrait.

4.     Perbesar dengan ikon agar mempermudah kita untuk membuat rangkaian.

5.     Ambil komonen jam (seven segment) yang kita buat atau buat kembali seperti gambar berikut. Ubah A? Dengan DSAT dan Compenent_1 dengan 1EE1364E.

Copy seven segment tersebut dan ganti DSAT dengan DPUL.

6.     Tambahkan komponen IC 7448 dengan cara klik Add/Remove pada bagian atas kiri. Pilih d_ttl.lib klik 2x Add kemudian OK.

Untuk mengubah posisi tekan Space pada keyboad.

Ubah U? Dengan U4 dengan cara klik 2x pada U?

7.     Tambahkan komponen IC 7490 (sama seperti IC 7448 diambil dari d_ttl.lib)

Ubah U? Dengan U2 dengan cra klik 2x pada tulisan U?



8.     Tambahkan 7 buah Resistor pada d_device (RES1) di antara Jam dan IC 7448.

9.     Letakkan komponen-komponen tersebut seperti rangkaian di bawah ini.

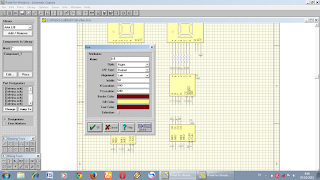

10.            Pada kaki 2 IC 7448 atau kaki 8 IC 7490 diberi tanda Port untuk menyambung atau connect ke rangkaian menit. Klik 2x pada Port untuk membuka kotak dialog Port. Bagian Name diisi dengan D7, ganti Style-nya dengan Right, ganti I/O Type-nya dengan Output, ganti Alignment dengan Left kemudian klik OK.

Tambahkan teks PULSA KE MENIT menggunakan ikon   di Wiring Tools.

11.            Hubungkan rangkaian-rangkaian tersebut dengan ikon pada Wiring Tools. Beri Junction dengan menggunakan pada ikon Wiring Tools.

12.            Setelah selesai dengan rangkaian dan mengganti properties sheetnya, buka kotak dialog Organization dengan klik sebanyak 2x pada sisi luar lembar kerja. Ganti bagian No. diisi dengan 3 dan Total diisi dengan 7.



13.            Simpan dengan nama DETIK1.sch

SELESAI

TERIMAKASIH

WASSALAMUALAIKUM WR.WB.
